雙轉子選粉機

　　雙轉子選粉機

　　【進料粒度】： ≤5mm      【生產能力】：20-400t/h

　　應用領域

　　水泥粉磨、砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、石英砂等

　　適用物料

　　河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、建筑垃圾、鐵礦、金礦等。

　　產品概述

　　突出優勢

　　在水泥工業生產中，為提高粉磨系統的效率及降低產品的能耗，現普遍采用圈流粉磨系統。而作為該系統的重要組成部分的選粉機，其性能的與否直接影響到系統的工作效率。因此，選粉機的研制工作一直受到各科研院所及工礦企業的重視。

　　JND系列高效抗結露組合形式型雙轉子選粉機，將平面渦流理論較好地運用在旋風式選粉機上，是型選粉設備。經使用證明，選粉效率達到85-90%，且細度調節方便靈活，性能穩定可靠。

　　與傳統選粉機相比，JND系列高效抗結露組合式雙轉子選粉機具有以下獨特的優點：

　　1、采用可拆換組合式螺旋槳撒料盤。既具有撒料作用，又產生了上升氣流使撒料盤葉面上的物料顆粒沸騰呈分散狀態，可使物料顆粒增加分級、分散性能。

　　2、分級原理。結合多種選粉機理，利用方向相反的離心力和氣流向心吸力的相平衡，物料經過分級界面分明和選粉區，故分級精度高。

　　3、串聯而成的下籠型轉子可將上選粉室分離的粗粉顆粒重新?lián)P起打散，進一步分離出合格的細粉，同時保證機內渦旋氣流的均勻性。

　　4、選粉機主軸采用無級高速，細度調節方便，靈敏可靠，且調節范圍寬。

　　5、重新優化設計了選粉區，提升區的空間范圍，提高了選粉效率。

　　6、采用新型高效低阻旋風集塵器、設備阻力低集塵效率高。

　　7、在機內優化設計了彈性清掃器等多種防結露裝置，抗結露效果好。

　　8、在所有易損部位，均采用新型多級襯板保護，有效地延長了主機壽命。

　　9、轉動系統采用了的干油工作站系統，成功解決軸承易損難題。

　　10、超靜定結構的使用，整機基本無振動運行；新型防塵減振風機的使用，使系統振動降到。

　　11、粗粉管和細粉管采用雙聯鎖風閥，大大降低了漏風率，克服了以前選粉機揚塵大的缺陷。

　　工作原理

　　1、出磨物料由選粉機上部料斗進入選粉機內殼，落到與轉子成一體的組合式螺旋槳撒料盤上，在撒料盤的高速旋轉作用下向四周撒出，同時受螺旋槳撒料盤葉片產生的上升氣流作用向上揚起，在撒料盤螺旋槳葉片上形成物料沸騰。物料中較細的顆粒向上飄起，呈懸浮分散狀態，而較粗或較重的物料被撒料盤葉片分散沿筒壁落下，完成次選粉。

　　2、撒料盤下方設有下籠型轉子10，下籠型轉子隨主軸一起轉動，形成渦流，將沿筒壁落下的粗重的物料再次打散，其中的細粉向上揚起，重新回到循環風中，再次分級，粗粉經滴流裝置，從內錐體排出。

　　3、撒料盤上方設有籠型轉子6。在選粉室內，上籠型轉子分級圈表面附近的氣流及分散于氣流中的物料在分級圈的帶動下與分級圈一起作高速轉動，在分級圈一起作高速雷動，在分級圈周?chē)纬删鶆驈?qiáng)烈的渦旋氣流。在此區域內，任何位置的離心力與抽吸力的關系都恒定不變，氣流中的物料所受的離心力，大小可通過調整電機2主軸3的轉速來調節。當轉速增大時，該力也增大，此時如果保持風量一定，則切割粒徑減小，產品變細；若轉速減低，則產品變粗。

　　4、經上籠型轉子分級后細顆粒隨循環風進入外部各個旋風集塵器內。由于新設計的旋風集塵器進風口加設了導風板，在內錐筒增設了反射屏，下端增設了減速板，從而使旋風集塵器流體阻力大幅下降。循環風在導風板作用下，以較高的風速進入旋風收集器。在蝸牛角擴大部分風速突然降低，加速顆粒沉降，也提高了旋風集塵器的集塵效率。

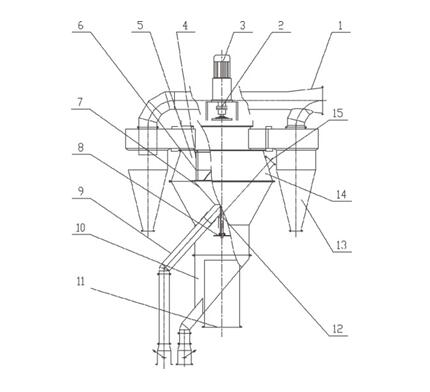

　　1、調節閥  2、調速電機  3、主軸  4、進料口  5、風岔管  6、上轉子  7、旋風筒  8、選粉室  9、撒料盤 10、下轉子  11、滴流裝置  12、細粉出口(單鎖風閥)  13、粗粉錐  14、粗粉出口(雙鎖風閥)  15、風機

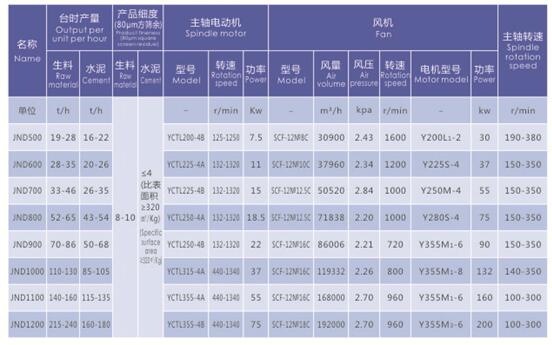

　　技術參數
