水泥回轉窯：結構堅固運轉平穩 密封效果好

時間：2023-04-11 16:12:46 點擊：1287 次來源：洛陽建材建筑設計研究院有限公司

　　?產品描述

　　水泥回轉窯主要用于煅燒水泥熟料，洛陽建材建筑設計研究院設計開發的水泥回轉窯包括：干法水泥回轉窯、半干法水泥回轉窯與濕法水泥回轉窯；并形成系列產品，尤其以兩檔回轉窯具有良好經濟型和操作穩定性，在水泥行業獨樹一幟。洛陽建材建筑設計研究院擁有國內的水泥回轉窯開發研究與設計隊伍，具有水泥回轉窯試驗與檢測手段，形成完善的水泥回轉窯設計、制造、安裝與調試服務為一體的技術與生產體系。

　　?結構原理

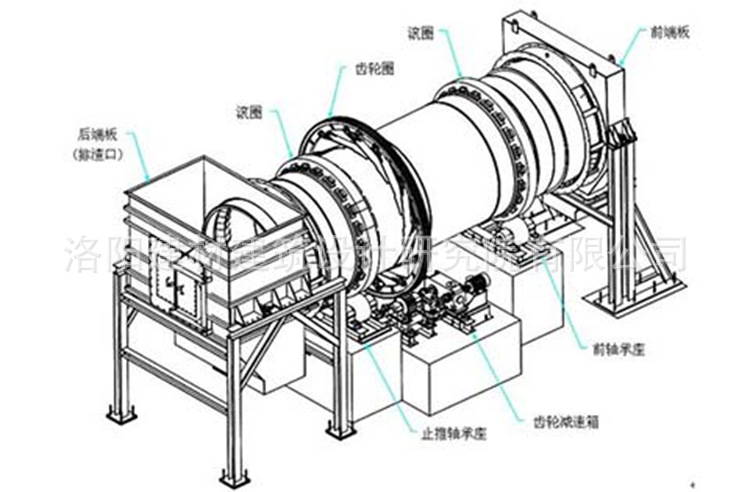

　　回轉窯設備是水泥生產的主機設備。主要有窯筒體、傳動裝置、支承裝置、擋輪裝置、窯頭密封裝置、窯尾密封裝置、窯頭罩等部件組成。生料粉從窯尾筒體高端喂入。由于窯筒體的具有一定的傾斜角度和不間斷的回轉，使物料產生一個既沿著圓周方向翻滾，又沿著軸向從高端向低端移動的復合運動。生料在窯內受熱分解，經過一系列的化學反應過程后，燒成水泥熟料后從窯筒體的低端卸出，進入冷卻機。燃料從窯頭噴入，在窯內進行燃燒，產生的熱量加熱生料，在與物料熱交換過程中形成的熱煙氣，進入窯尾系統對物料進行預熱(預熱器及收塵器)，由煙囪排入大氣。

　　?技術優勢：

　　1、窯筒體是回轉窯的軀干，采用優質厚鋼板卷制焊接而成，根據窯筒體受力不同不同位置采用的鋼板厚度也不相同；旋轉承重部位的托輥采用ZG35CrMo或42CrMo鋼。

　　2、大齒輪結構堅固、運轉平穩

　　大齒圈通過切向彈簧板與窯筒體聯結，形成大齒圈懸掛在窯筒體上，該結構使大齒圈和窯筒體之間留有足夠的散熱空間，并能減少窯筒體受熱變形等對齒輪嚙合精度的影響，同時還能起到減震緩沖的作用，有利于延長回轉窯的工作壽命。

　　3、密封效果好，防止熱量的散失

　　密封裝置結構采用迷宮式和接觸式兩大類，其接觸式分鱗片式、石墨塊式、氣缸滑環式等多種形式。系統密封效果好，有效地防止熱量的散失，降低了熱耗，提高了燃料的利用率。

　　?規格參數

規格 Specification	生產能力 Prod.cap acity	窯體轉速 Rotation speed of kiln body	主電動機 Main motor		主減速器 Main reducer	重量 Weight
m	t/d	r/min	型號 Model	功率 Power kw	型號 Model	t
Φ3.2×50	1000	0.36～3.57	ZSN4-280-091B	160	NZS995-40	259
Φ3.3×50	1200	0.36～3.57	ZSN4-280-091B	160	NZS995-40	266
Φ3.5X52	1500	0.35～3.51	ZSN4-315-082	190	NZS995-25	318
Φ3.5×54	1500	0.41～4.06	ZSN4-315-072	250	ZSY560-40	327
Φ 4 . 0 X 6 0	2500	0.41～4.07	ZSN4-355-092	315	YNS1110-22.4V	446
Φ 4 . 2 X 6 0	3000	0.4~3.93	ZSH4-355-12	375	JHSS0-SW-28	491
Φ4.3×60	3200	0.4～4.0	ZSN4-355-12	400	YNS1400-31.5	536
Φ4 . 3×62	3200	0.4～4.0	ZSN4-355-12	420	YNS1400-31.5VIBL	547.5
Φ4.3X×64	3500	0.4～4.0	ZSN4-355-12	420	YNS1400-31.5VIL	552
Φ 4 . 3 X 6 6	3500	0.4～4.0	ZSN4-355-12	450	YNS1400-31.5VIBL	560
Φ4.8×74	5000	0.35～4.0	ZSN4-400-092	630	JH710c-SW305-40	859
Φ5.0X×74	6000	0.35～4.0	ZSN4-450-092	710	JH800c-SW306-28	877
Φ5.6×87	8000	0.35～4.0	ZSN4-450-12	800	JH900c-SW305-25	1201
Φ6.0×95	10000	0.35～4.0	ZSN4-500-092	950×2	JH900c-SW305-28	1580
Φ6.2×96	12000	0.35～4.0	ZSN4-560-092	1100×2	JH900c-SW305-28	1730

　　工程案例：

　　洛陽建材院制造的日產熟料5000噸的大型回轉窯(Φ4.8×60)在貴州金九水泥有限公司順利投產，設備運行穩定，達標達產，技術于歐美。

　　生產情況

　　【日運轉】： 24小時

　　【進料】：水泥原料

　　【成品】：水泥熟料

　　【產 量】： 5000t/d

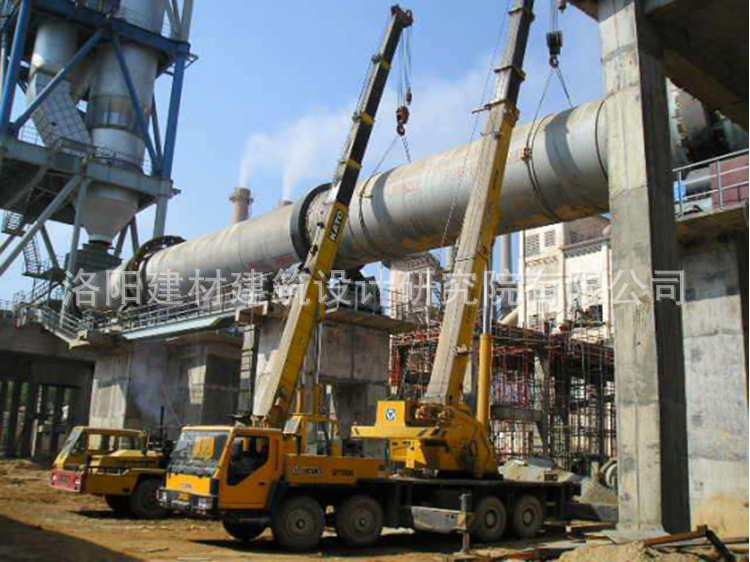

水泥回轉窯工程案例
